2026/07/14 ESD紙箱設計重點

ESD紙箱不是單純把紙箱做成「防靜電材質」，而是要從外箱、內襯、包材接觸面、接地與運輸環境整體規劃，才能降低靜電放電對電子零件的損害。

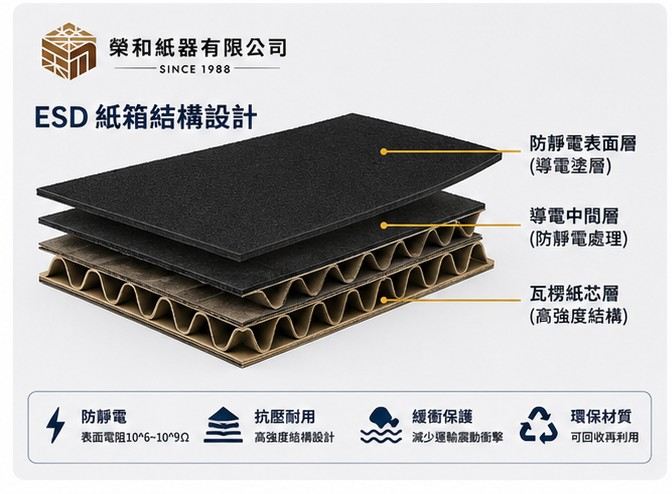

一、ESD紙箱常見結構

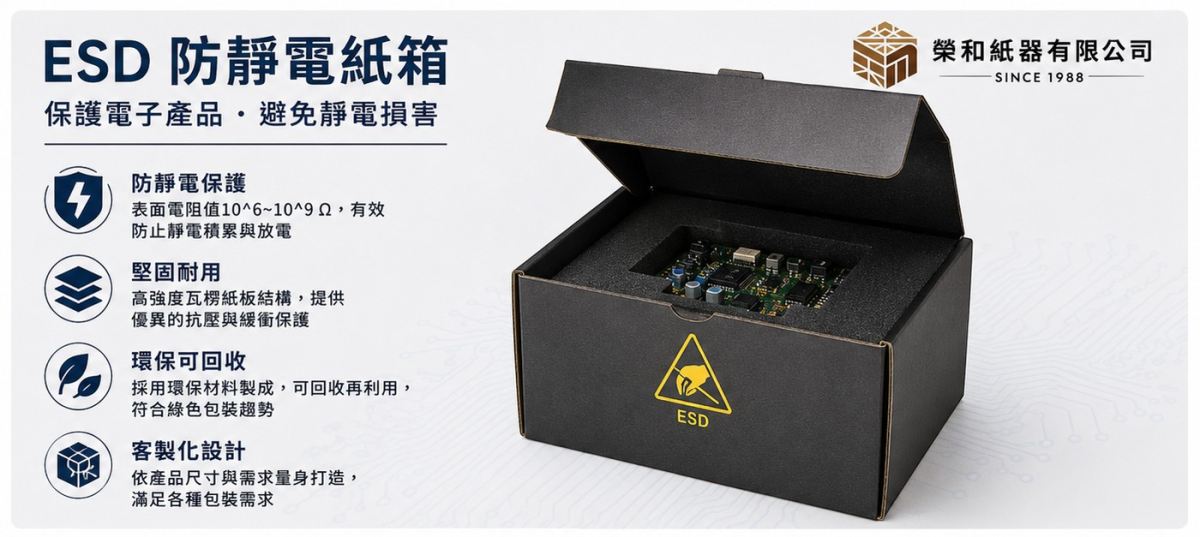

外層紙箱

• 一般瓦楞紙箱搭配防靜電內包裝
• 防靜電塗層瓦楞紙箱
• 導電瓦楞紙箱
• 屏蔽型複合紙箱

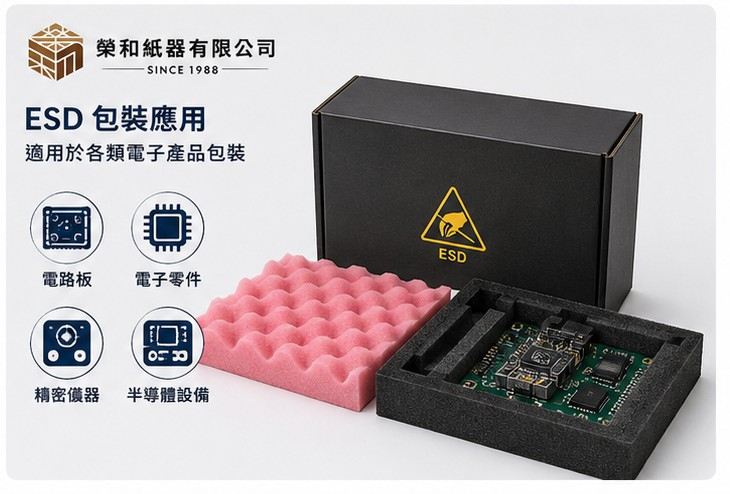

內部防護

• 粉紅色防靜電EPE
• 黑色導電EPE或導電泡棉
• EVA精密定位內襯
• 防靜電PP中空板隔板
• 金屬屏蔽袋、導電袋或防靜電袋



二、設計時要確認的5項條件

1. 產品對靜電的敏感程度

PCB、IC、晶片、感測器、伺服器零件與精密電子模組，所需要的防護等級不同。

一般防靜電材料只能減少摩擦起電；高敏感元件則可能需要導電或靜電屏蔽包裝。

2. 包材表面電阻

常見材料可概略區分為：

• 防靜電材料：降低靜電產生與累積
• 靜電消散材料：讓電荷以受控速度釋放
• 導電材料：快速傳導電荷
• 屏蔽材料：阻隔外部靜電放電能量

不能只看材料顏色判斷性能，應要求供應商提供表面電阻或相關測試資料。

3. 內襯定位與防震

ESD包裝仍須處理運輸震動與撞擊，常見設計包括：

• 四角緩衝
• 上下蓋定位
• 懸浮式內襯
• 多層隔板
• 插槽式PCB定位
• 易碎零件獨立分隔

內襯不能過度擠壓電路板、接頭、散熱片及精密端子。

4. 防潮與密封

電子產品出口時，可搭配：

• 防潮鋁箔袋
• 金屬屏蔽袋
• 乾燥劑
• 濕度指示卡
• 真空或熱封包裝
• 防潮外箱或棧板膜

防靜電、防震與防潮通常需要同時設計，而不是只依靠單一紙箱。


5. 作業流程是否符合ESD管理

即使包裝材料符合要求，若作業人員、工作桌、地板或搬運設備未做好靜電管理，產品仍可能在裝箱前就受到損害。

建議配合：

• 防靜電工作桌
• 接地線
• 防靜電手環
• 防靜電手套
• ESD周轉箱
• 明確的ESD警示標示

三、常見ESD紙箱搭配方式

四、設計流程

產品尺寸與重量確認
→ 判斷ESD敏感等級
→ 選擇防靜電、導電或屏蔽材料
→ 設計內襯與固定方式
→ 評估防震、防潮與堆疊需求
→ 製作樣品
→ 進行表面電阻、落下、震動及堆疊測試
→ 確認後量產
